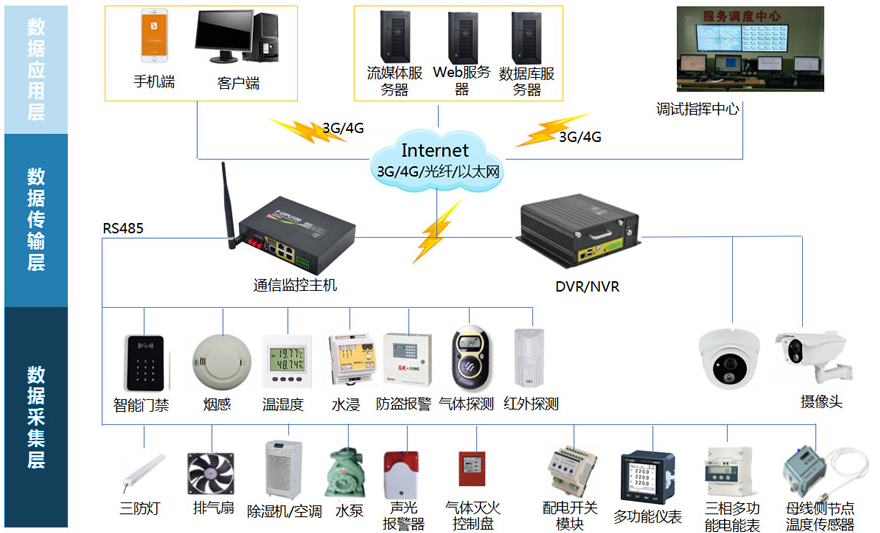

變電站電力監控系統主要由監控裝置、網絡設備、計算機設備等互聯布局而成。按照我國規定的配電網智能化設計規則，本次項目中的監控系統采用分層、分布式的原則進行設計。分層設計更符合現階段我國實行的通訊系統的設計標準，每一層均可獨立的完成監視控制功能，同時也可以實現遠端控制，還可以確保在上下層之間發生通訊故障的時候本層、上層的功能不會受到故障的影響。本項目主要分為主站層、通訊間隔層以及遠端設備層。

　　(一)主站層(管理層)

　　主站是在線監控系統的核心，主要是由安裝站端監控軟件的監控主機和服務器構成，負責將通訊層上傳的數據進行解包，對通訊層上傳的數據進行分析、管理，根據站端的實際情況執行相應的操作，從而負責對配電房的智能化管理。主站通過外網服務器實現與站端的通信，主站層主要配置方式有單監控主機、單通訊機、雙通訊機、雙主機或者功能的組合等。

　　(二)通訊間隔層(傳輸層)

　　通訊層主要負責站端設備和主站之間的通信，是在線監控系統的主要連接樞紐，是保證在線監控系統正常運行的關鍵。監控系統之間的信息傳遞主要是通過通訊層的通訊總線傳輸?shù)礁鱾€通訊子站，各個通訊子站通過對本站的監控信號、運行參數等進行上傳至主站層進行分析處理，主站的遠程控制指令由通訊總線下行傳輸至各個配電房的遠端控制主機，進行相應的控制操作?，F(xiàn)階段我國常用的通訊間隔層上行網絡主要是以太網和PROFIBUS等形式進行傳輸，下行網絡之間的傳輸則主要是現場總線常用的主要有RS232、RS485、以及CANBUS等，總線的類型則是由項目所選用的設備進行確定。在本項目中采用4G網絡和Internet協議的數據傳輸，即遠端與主站采用4G網絡進行數據的傳輸，遠端控制中心和監測設備之間采用RS485 總線進行通訊。

　　(三)遠端設備層

　　遠端設備層是在線監控系統的主要執行部分，也是執行監測的主要部分。該層主要是由各種監控設備，如濕度、溫度、視頻監控設備、主控設備等，負責對配電房的運行狀態進行監控。并及時的將監測信息上傳到通訊層或者接受主站發出的遠端控制指令。遠端設備層主要負責對配電房的視頻監控、安全防范、智能控制、環境監測、門禁系統、火災報警及保障系統。實現對配電房的智能控制和監測，以方便主站系統對配電房的所有設備的管理和信息的查看。

　　1. 子系統設計

　　本變電所電力運維云平臺的電力監控系統按照需求可以分為以下子系統：

　　1.1 視頻監控子系統

　　在配電房的入口處及設備機柜通道前后設置監控?cái)z像頭，能夠采集、存儲、發布視頻圖像，監控系統能夠動態查詢到實時視頻圖像。

　　1.2 直流配電屏監測

　　? 監控內容

　　設計對配電房內直流配電屏的運行參數及狀態進行實時監測，一旦發生故障及報警通過監控平臺發出對外報警。

　　? 實現方式

　　通過直流/交流配電屏設備提供的RS485(或RS232)智能接口及通訊協議，采用總線的方式將直流/交流配電屏的監控信號直接接入監控主機的串口，由監控平臺軟件進行直流/交流配電屏的實時監測。

　　? 實現功能

　　實時監測直流/交流配電屏輸出的電壓、電流等參數，以及各支路開關、熔斷絲的狀態(能監測到的具體內容由廠家的協議決定，不同品牌、型號的直流/交流配電屏所監控到的內容不同)。

　　系統可對監測到的各項參數設定越限閥值(包括上下限、恢復上下限)，一旦發生越限報警，系統將發生報警，同時產生報警事件進行記錄存儲并有相應的處理提示，第一時間發出電話撥號、手機短信、E-Mail、聲光等對外報警。

　　提供記錄查詢，可查詢報警數據及具體報警時間的參數值，并可導出為EXCEL格式，方便管理員全面了解機房內的直流/交流配電屏的供電狀況。

　　1.3 風機監控

　　? 監控內容

　　設計對機房內風機的運行狀態進行實時監測，同時可對風機實現遠程的開關機控制。

　　? 實現方式

　　由于風機不具有智能接口，通過單相導軌電表(帶控制)或中間繼電器來實現風機的開關機電源控制，單相導軌電表(帶控制)模塊通過RS485智能接口及通訊協議采用總線的方式(或中間繼電器的開關量信號接入主機DO接口)將信號接入監控主機的串口，由監控平臺軟件進行風機開關機控制和運行狀態的實時監測。

　　? 實現功能

　　實時監測風機的開關機運行狀態、過濾網堵塞狀態，并可通過監控平臺軟件實現遠程的開關機控制，同時可對風機進行定時開關機設置，使風機自動工作不需人為干預，大大延長了設備使用壽命，達到節能降耗、無人值守的目標。

　　1.4 燈光照明控制

　　? 監控內容

　　設計對站房內燈光照明回路進行遠程的開關燈控制。

　　? 實現方式

　　通過單相導軌電表(帶控制)或中間繼電器來控制燈光照明回路220V電源的通斷電，從而實現燈光照明的開關燈控制，并通過相導軌電表(帶控制)模塊通過RS485智能接口及通訊協議采用總線的方式(或中間繼電器的開關量信號接入監控主機DO接口)將信號接入監控主機的串口，由監控平臺軟件進行燈光照明的開關燈控制。

　　? 實現功能

　　通過監控平臺軟件實現遠程的開關燈控制，同時可對燈光照明回路進行定時開關燈設置，使燈光照明自動工作不需人為干預，大大延長了設備使用壽命，達到節能降耗、無人值守的目標。

　　1.5 水位監測

　　本項目有一個蓄水池，通過設置水位檢測傳感器來監測水位情況。

　　? 監控內容

　　水位檢測傳感器主要是用來檢測水池內水的深度，當水池水位超過上限時，就會觸發警報給管理員，讓管理員第一時間掌握水位情況，才不會導致水池水的泄露。

　　? 實現方式

　　水位傳感器的RS485接口與監控主機的RS485接口連接，由監控主機對實時監測采集的現場信號進行數據實時分析處理及數據存儲。

　　? 實現功能

　　實時監控水池水位的實時狀態，對其工作狀態正常與否進行實時監測和顯示?？蓪ΡO(jiān)測到的各項參數設定上下限閥值，一旦參數發生超限報警，在相應位置發生報警的參數會變紅色顯示，同時產生報警事件進行記錄存儲并有相應的處理提示，系統一旦監測到有報警或參數越限(可設置)，第一時間發出電話撥號、手機短信、E-Mail等對外報警。

　　1.6 煙感監測

　　本項目在配電柜前后側及變壓器上端共設置3個煙感探測器。

　　? 監控內容

　　設計在站房內安裝煙感探測器進行實時火警監測，一旦發生報警通過監控平臺發出對外報警。

　　? 實現方式

　　將煙感探測器提供的干接點信號直接接入監控主機的DI口，由監控平臺軟件進行消防的實時監測。

　　? 實現功能

　　實時監測站房內的消防火警信號，一旦發生報警，系統產生報警事件進行記錄存儲及有相應的處理提示，第一時間發出電話撥號、手機短信、E-Mail等對外報警。

　　1.7 溫濕度監測

　　本項目設置一個溫濕度感應器，監控配電房整體的環境溫濕度。

　　? 監控內容

　　環境溫濕度對于配電設備的可靠運行至關重要，因此設計在站房的各個重要部位，安裝溫濕度傳感器(帶液晶顯示)，一旦發現異常立即啟動報警。

　　? 實現方式

　　通過在站房重要部位安裝帶液晶顯示的溫濕度傳感器對環境溫濕度實現監測，既可在溫濕度傳感器表面實時看到當前的溫度和濕度數值，亦可通過溫濕度傳感器的RS485智能接口和通訊協議采用總線的方式將信號接入監控主機的串口，由監控平臺軟件進行溫濕度的實時監測。

　　? 實現功能

　　實時監測機房區域內的溫度和濕度值，同時支持與其它子系統的聯動控制，如當溫度過高時自動聯動啟動空調進行制冷。

　　系統可對溫度和濕度參數設定越限閥值(包括上下限、恢復上下限)，一旦溫濕度發生越限報警，系統將發生報警，同時產生報警事件進行記錄存儲并有相應的處理提示，第一時間發出電話撥號、手機短信、E-Mail等對外報警。

　　提供記錄查詢，可查詢報警數據及具體報警時間的參數值，并可導出為EXCEL格式，方便管理員全面了解機房內的溫濕度狀況。

　　1.8 門禁監控

　　? 監控內容

　　出于對站房安全的考慮，設計對站房門進行門禁管理，采用進門刷卡(刷卡方式可選IC卡、指紋、密碼)、出門按按鈕的進出驗證方式，由監控平臺軟件進行機房出入的門禁管理。

　　? 實現方式

　　使用網絡門禁控制器，通過網絡門禁控制器設備提供的TCP/IP接口及通訊協議，采用網絡的方式將門禁信號接入監控主機，由監控平臺軟件進行門禁的實時監測。

　　? 實現功能

　　實時監控各道門人員進出的情況，并進行記錄。

　　可對人員的進出區域、有效日期、進出時段等進行授權，并可對人員進行權限組劃分。

　　可對門控器進行遠程設置操作。

　　支持集中發卡功能。

　　支持與其它子系統的聯動功能，如：發生火警時聯動門禁控制器自動打開各道門的電鎖以便逃生等。
